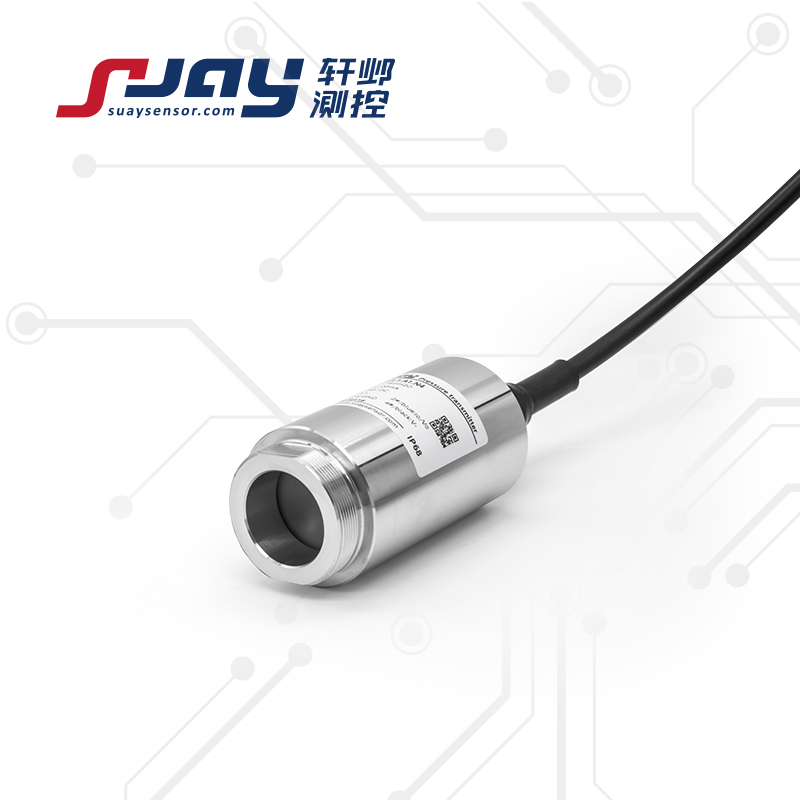

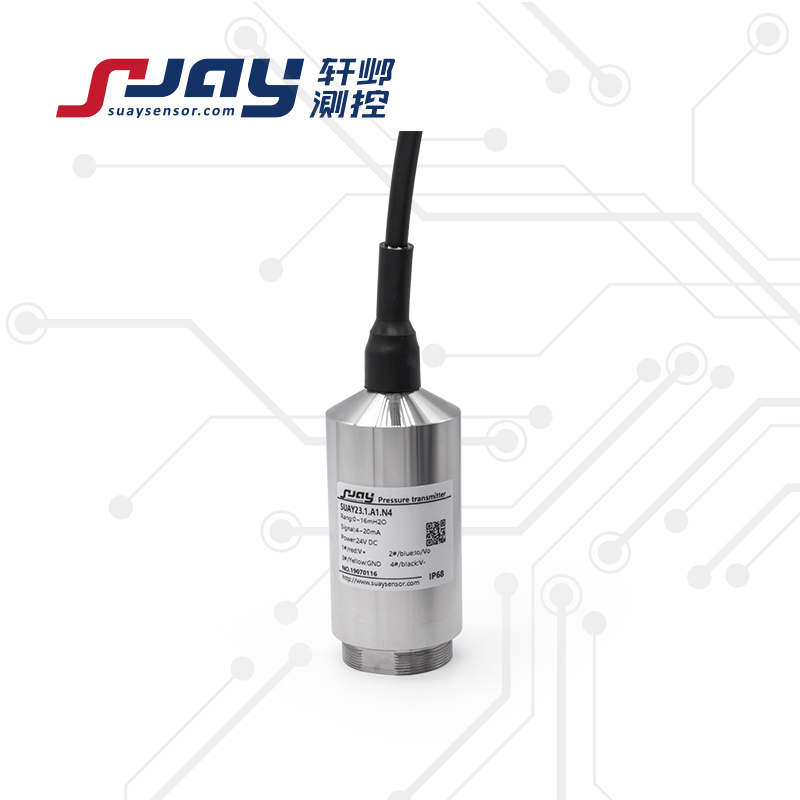

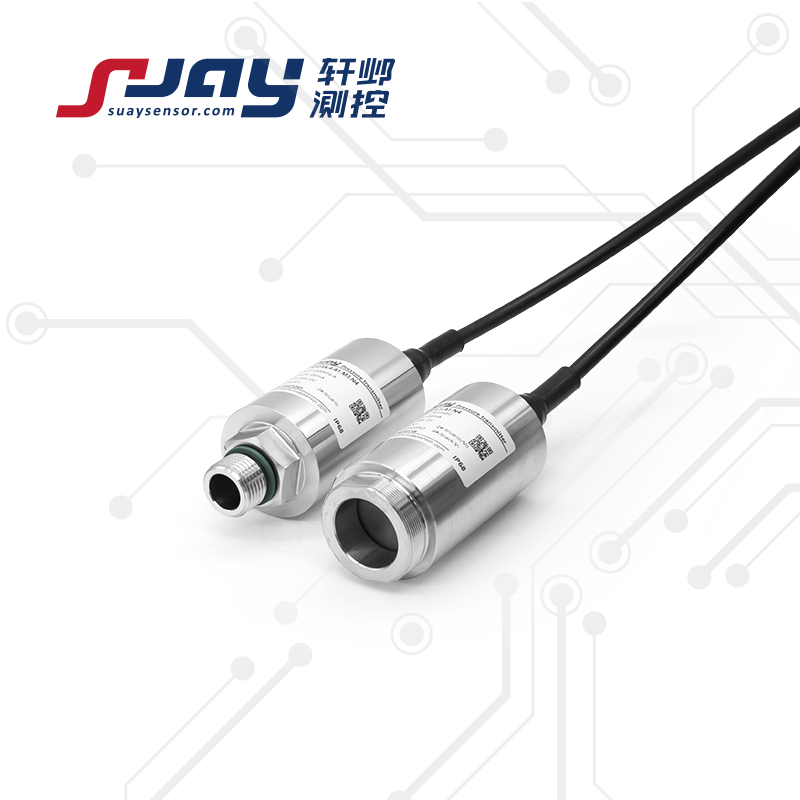

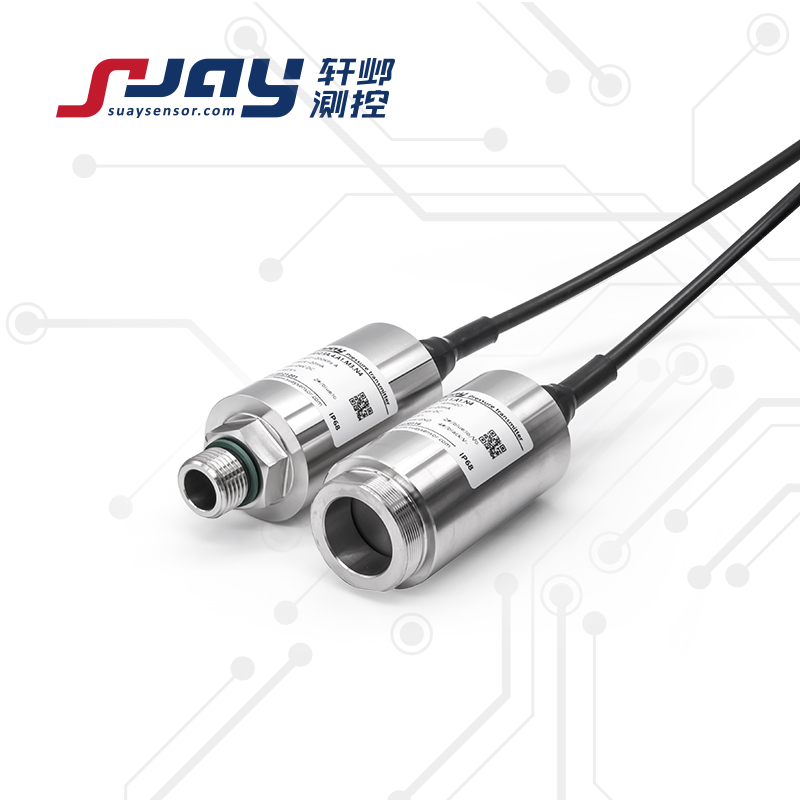

窖井液位變送器

測量介質

與316不銹鋼兼容液體（特殊介質可選防腐蝕型）

靜態精度①

±0.1%FS       ±0.25%FS        ±0.5%FS

信號輸出/供電

4-20mA  0-5V     1-5V  0-10V

12-36VDC(典型24VDC)

0.5-4.5V

5VDC/12-36VDC(典型24VDC)

數字信號輸出RS485

5VDC/12-36VDC(典型24VDC)

工作溫度

-20～70℃

補償溫度

-10～60℃

貯存溫度

-40～100℃

長期穩定性

典型：±0.1%FS/年         最大：±0.2%FS/年

零點溫度漂移

典型：±0.02%FS/℃       最大：±0.05%FS/℃

靈敏度溫度漂移

典型：±0.02%FS/℃       最大：±0.05%FS/℃

過載能力

2倍滿量程壓力

有效測量壽命

﹥106壓力循環（P:10-90%FS）

響應時間

≤1ms

分辨率

大于10-5（通常受限采集顯示設備，理論無限小）

負載電阻

≤（U-12）/0.02 Ω（電流輸出）        >100KΩ（電壓輸出）

絕緣電阻

200M?，100VDC

安裝方式

分體式/插入式：G1/2或DN2法蘭安裝（其它接口可定制）

電氣連接

液位專用電纜（Φ7.2mm聚氯乙烯電纜），長度根據用戶要求定制

接口及殼體材料

304/316L不銹鋼

外殼防護

IP68　　

安全防爆

Ex iaⅡ CT5（本安）

密封圈

氟橡膠

傳感器膜片

不銹鋼316L

產品重量

約500克

SUAY20

0-1mH2O

...200mH2O量程可選

4:±0.1%FS

2:±0.25%FS

1:±0.5%FS

A1:4-20mA

V1:0-5V

V2:1-5V

V3:0-10V

V4:0.5-4.5V

D:RS485

V0:定制

M3:G1/2

M5:DN20法蘭

M0:定制

注：投入式此項不選

N4:IP68液位專用電纜

N5:   IP68深井（高強度）專用電纜

注：電纜長度根據用戶要求定制

F:分體式

B:插入式

L:顯示

E:本案防爆

SUAY20.2.A1.N4.E
